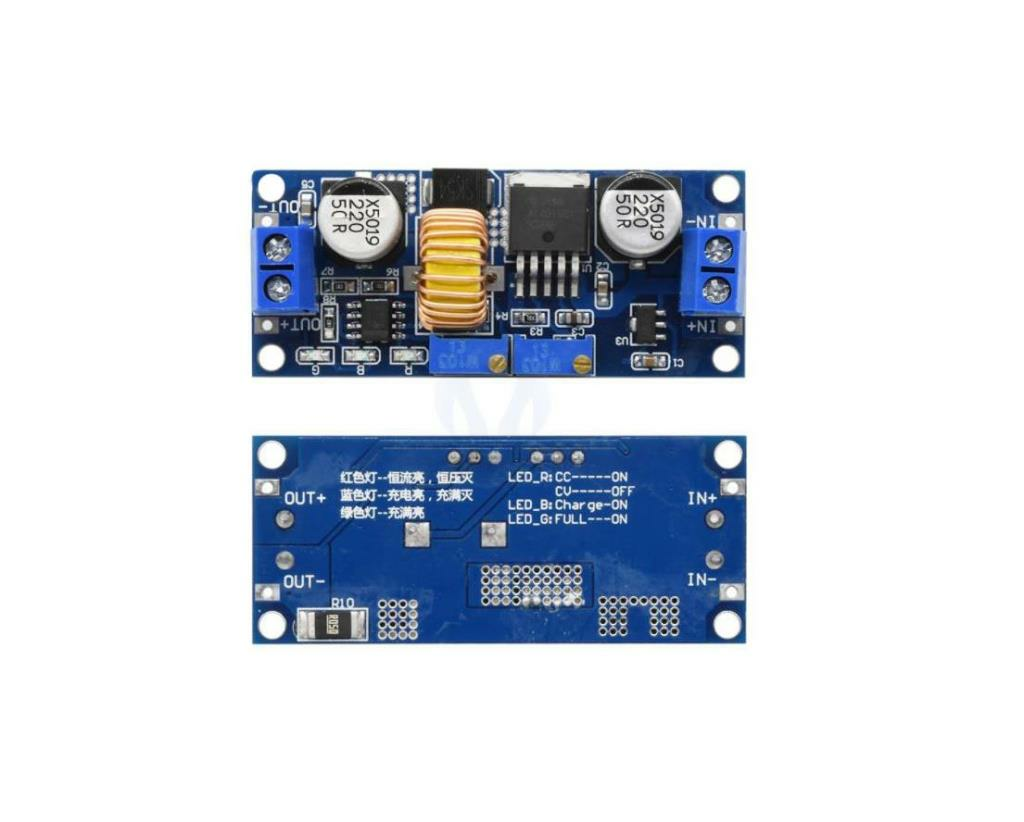

5a XL4015 Dc-Dc Step Down ayarlanabilir Güç Kaynağı Modülü-Akım Ve Voltaj Ayarlı-Blue

5a XL4015 Dc-Dc Step Down ayarlanabilir Güç Kaynağı Modülü-Akım Ve Voltaj Ayarlı-Blue

Özellikler
1. Giriş voltaj aralığı:38VDC (not: giriş voltajı 38V geçmemelidir)
2. Çıkış voltaj aralığı: 1.25-36VDC ayarlanabilir
3. Çıkış akımı: 0-5A
4. Çıkış gücü: 75W
5. 96% kadar yüksek verimlilik
6. Termal kapatma fonksiyonu inşa
7. Mevcut limit fonksiyonunda yerleşik
8. Çıkış kısa koruma fonksiyonu inşa
9. Giriş ters polarite koruması: yok (gerekirse, giriş ile seri olarak yüksek akım diyot).
10.L x g x y = 61.7*26.2*15mm
11. Ağırlık: 20g

Uygulama
1. Aşırı akım koruma yetenekleri ile bir adım aşağı modülleri olarak kullanın
Kullanım:
(1) “voltaj potentiometer metresini” ayarlayın, böylece çıkış voltajı istediğiniz değere ulaşır.
(2) çıkış kısa devre akımını 10A tezgahlarla ölçmek için bir multimetre kullanın, böylece çıkış akımı önceden belirlenmiş bir aşırı akım koruma değerine ulaşır. (Örneğin, sayaç 4A akım değerini gösterir, daha sonra modülü maksimum 4A akımına kullanabilirsiniz)
(3) yüke bağlı.

2. Pil şarj cihazı olarak kullanın
Kullanım:
(1). Akü şamandıra voltajını ve şarj akımını şarj etmeniz gerektiğinden emin olun; (lityum parametreler 3.7V/2200mAh ise, şamandıra voltajı 4.2V, maksimum şarj akımı 1C, ie 2200mA)
(2). Yüksüz koşullar altında, çıkış voltajının şamandıra voltajına ulaşması için “voltaj potentiometer metresini” ayarlayın; (eğer 3.7V şarj edilebilir lityum pil ise, çıkış voltajı 4.2V olarak ayarlanabilir)
(3). Çıkış akımının önceden belirlenmiş bir şarj akımı değerine ulaşması için “mevcut potentiometer metreyi” düzenlerken, çıkış kısa devre akımını 10A tezgahlarla ölçmek için bir multimetre kullanın.
(4). Şarj dönüş lambası akım fabrika varsayılan şarj akımı 0.1 kez; (şarj akımı sırasında pil yavaş yavaş azalır, şarj akımı ayarı 1A ise, o zaman şarj akımı 0.1A daha az olduğunda, mavi ışıklar kapalı, yeşil ışık yanıyor, bu da pilin tamamen şarj edildiği anlamına gelir)
(5). Pil şarjına bağlı.
(1,2,3,4 adımlar: çıkış yüksüz, pili bağlamayın)

3. LED sabit akım sürücü modülü olarak kullanın
Kullanım:
(1). Çıkış voltajının istediğiniz değere ulaşması için “voltaj potentiometer metresini” ayarlayın.
(2). Çıkış akımının önceden belirlenmiş bir LED çalışma akımına ulaşması için “mevcut potentiometer metreyi” düzenlerken, çıkış kısa devre akımını 10A tezgahlarla ölçmek için bir multimetre kullanın.
(3). Led'i bağlayın, çalışın.
(1,2 adım: çıkış yüksüz, LED bağlamayın)
