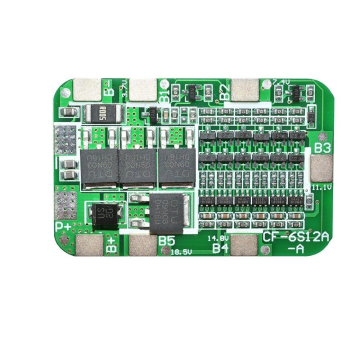

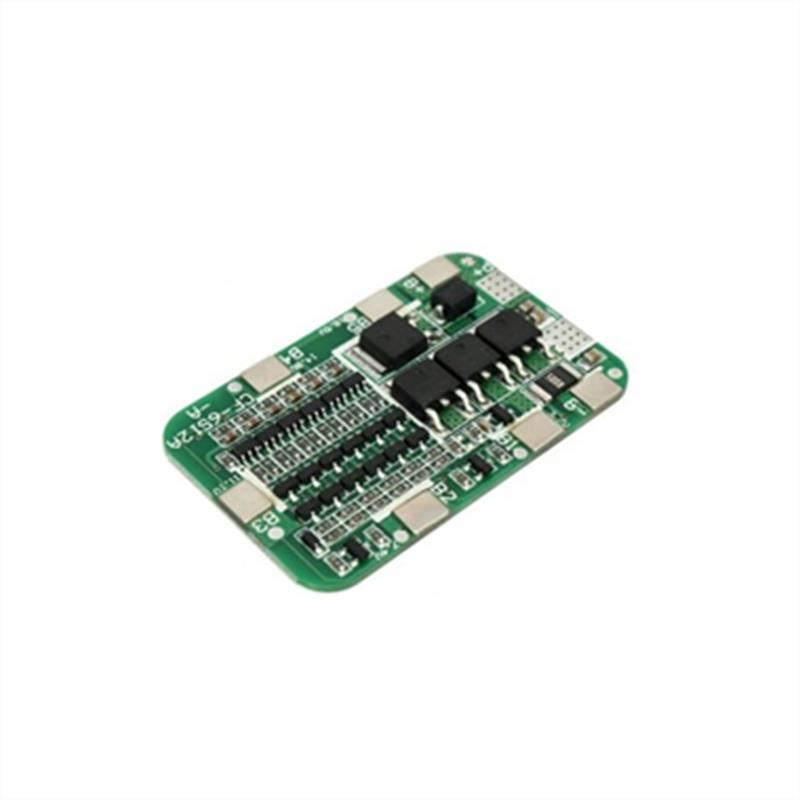

6s 12a Bms Li-İon Lityum Pil 18650 Batarya Şarj Kontrol Devresi Modülü

6s 15a Bms Li-İon Lityum Pil 18650 Batarya Şarj Kontrol Devresi Modülü

Lityum pil ve malzeme; aşırı şarj, aşırı deşarj, aşırı akım, kısa devre, ultra yüksek sıcaklık gibi durumlarda koruma için bu tip BMS kartlarına ihtiyaç duyar. Aşırı bir durumda devre kendini korumaya alır. 6S'deki 6 maksimum 6 pil bağlanabileneceğini gösterir.

ÖZELLİKLER
Yüksek akım koruma levhası, sürekli 15A akım
Aşırı şarj koruması, aşırı deşarj koruması, aşırı akım koruması, kısa devre koruması ile koruma devresi
P + P- : PACK paket'in kısaltmasıdır  Yani, pozitif ve negatif kutupların çıkışı
B + B- : pilin pozitif ve negatif kutbu olan pilin kısaltmasıdır.
PCB kartı boyut: (yaklaşık.) 50 * 30*2 mm

AYRINTILAR
Lampshift maksimum deşarj akımı: 15A
Anlık deşarj akımı: 25A
Şarj gerilimi: 25.5V
Şarj akımı: 15A (MAX)
Aşırı şarj algılama gerilimi: 4.28 ± 0.05V
Aşırı şarj koruması gecikmesi: 0.1S
Aşırı şarj çıkış gerilimi: 4.08 ± 0.05V
Aşırı deşarj algılama gerilimi: 2.55 ± 0.08V
Aşırı deşarj algılama gecikmesi: 0.1S
Aşırı deşarj bırakma gerilimi: 2.9 ± 0.1V
Aşırı akım algılama gerilimi: 150mV
Aşırı akım algılama gecikmesi: 9MS
Aşırı akım koruma akımı: 30 ± 3A
Aşırı akım koruma serbest bırakma durumu: yükü ayırın
Kısa devre algılama gecikmesi: 250uS
Kısa devre koruma serbest bırakma durumu: negatif açık kes
Ana devre iletim direnci: ? 20m?
Çalışma akımı: ? 30uA
Uyku akımı (akü aşırı deşarj) ? 10uA
Sıcaklık aralığı: -30 / + 80
