Arduino Nano Expansion Shield

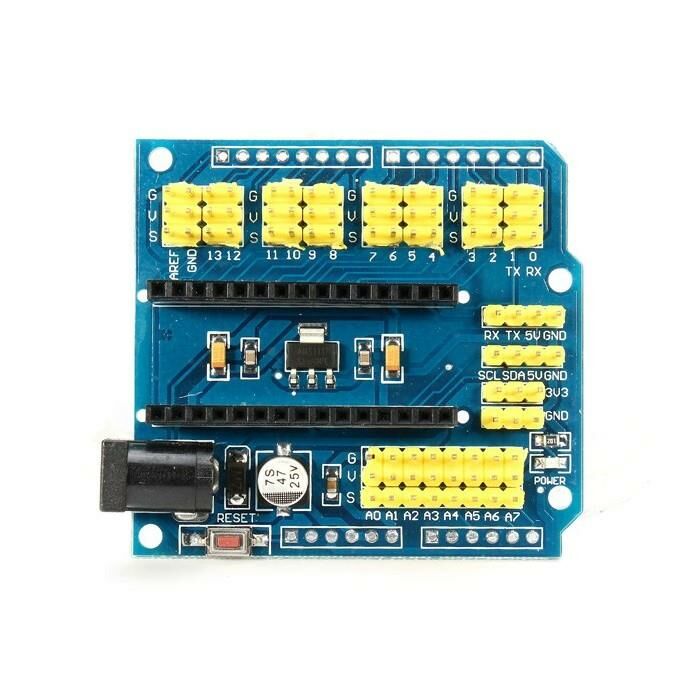

Arduino Nano Proto Sensör Shield, Arduino Nano'nun daha pratik bir şekilde kullanılmasını sağlayan genişletme kartı Shield'idir. Nano Sensör Shield, 5V, GND ve 3.3V çıkışlarını çoklayarak dağıtmıştır. Kart tasarımı standart arduino shield yapısına göre tasarlanmıştır. Bu sayede kart üstündeki boş bırakılmış olan yerlere header lehimleyerek diğer Arduino Uno, Leonardo gibi kartlarla da kullanabilirsiniz.

Üzerindeki pinler üçlü konumlandırılmıştır, (GND-Sinyal-5V), çeşitli giriş-çıkışları veya sensörlerinizi kolaylıkla karta bağlayabilirsiniz. Her pinin yanına toprak ve besleme pinleri yerleştirilmiştir. Bu sayede shield üzerine direk olarak kabloyu takarak hızlı bir prototipleme yapılabilir.

Ayrıca UART (Rx, Tx, 5V, GND) ve I2C (SCL, SDA, 5V, GND) pinleride 4 lü pin grubu şeklinde kart üzerinde bulunmaktadır. Bu pinleri karmaşık kablolama yapmaya ihtiyaç duymadan direk olarak kullanabilirsiniz.

Arduino üzerine reset butonu konulmuştur.

Teknik Özellikler

• 14 adet giriş-çıkış pini (Her biri kendi arasında GND-5V-sinyal hattını barındırmaktadır.)
• 8 adet Analog giriş pini (Her biri kendi arasında GND-5V-Sinyal hattını barındırmaktadır.)
• 6 adet PWM pini
• 5 adet I2C hattı
• 1 adet servo güç girişi
• AREF çıkış
• 3.3V çıkış
• Besleme: 7 - 12V (Adaptör), 2.1mm DC adaptör girişine sahiptir.
• Arduino Nano ile uyumlu olup, tüm pinleri standart shield yapısına sokar.
• Arduino Uno, Leonardo ve Mega ile beraber kullanılabilir.
• Kart boyutları: 58x59mm
