Deneyap-1A

Deneyap Kart 1A

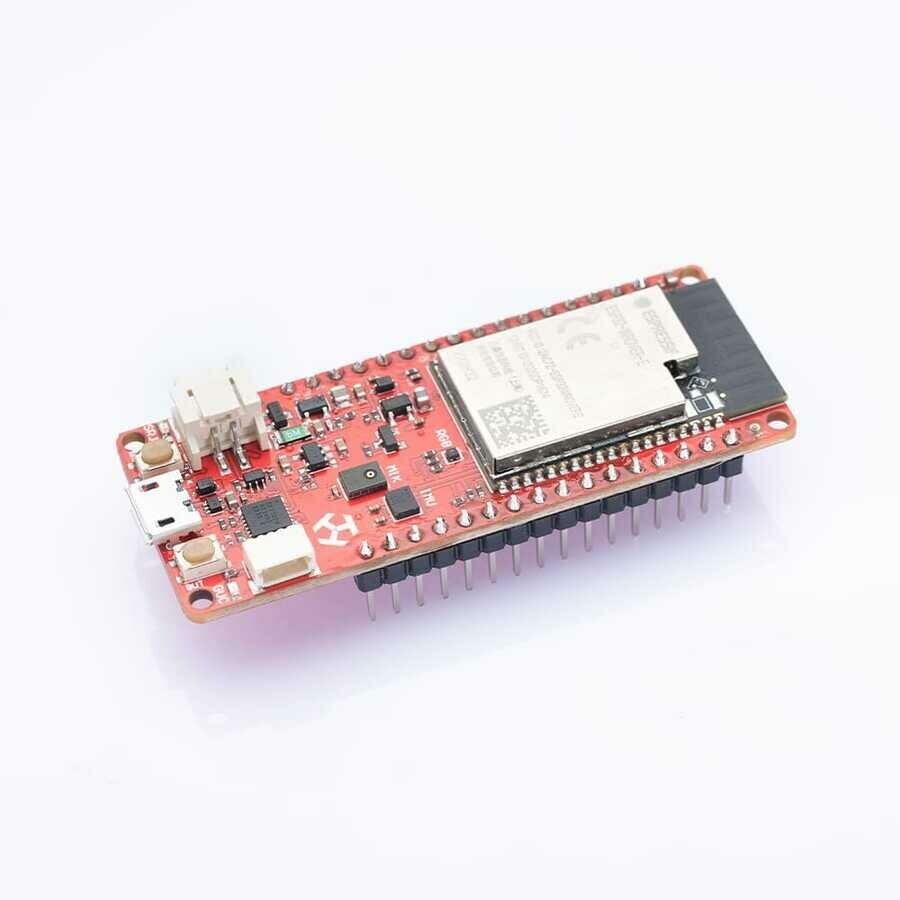

Deneyap ailesinin güçlü elektronik geliştirme kartı, orjinal ESP32-WROVER-E modülü kullanılarak geliştirilmiştir.

Güçlü çift çekirdek Tensilica Xtensa LX6 mikroişlemcisi ile makine öğrenmesi ve yapay zeka tabanlı projelere Tensorflow Lite ile başlayabilirsiniz.

Dahili Wi-Fi ve Bluetooth haberleşme özellikleri sayesinde, nesnelerin interneti ve bulut tabanlı projeler hazırlamanızda sizlere imkan sağlayacaktır.

Wi-Fi haberleşme özelliğini kullanarak sisteminiz ile bulut tabanlı uygulamanız arasında veri alışverişi gerçekleştirebilirsiniz. Bunun yanı sıra, Deneyap Kart’ınızı bir sunucu olarak kullanabilir ve bu sayede kendi kapalı çevrim kablosuz haberleşme ağınızı kurabilirsiniz.

Çift mod (Dual) Bluetooth özelliği ile hem BLE hem de Bluetooth EDR altyapısına sahip cihazlarla veri alışverişi gerçekleştirebilirsiniz. Deneyap Kart; akıllı ev, akıllı tarım, akıllı taşıtlar, mobil sağlık vb. alanlarda uygulamalar gerçekleştirebileceğiniz nesnelerin interneti projelerinde size büyük kolaylık sunmaktadır.

ADC, DAC, UART, PWM, I2C, SPI, I2S, Ethernet, SD, Kapasitif Algılama, TWAI, RMT, JTAG ve harici kesme gibi zengin çevresel bağlantı yelpazesine sahiptir. Ayrıca size esneklik sağlamak amacıyla, bu bağlantı arayüzlerinden bir kısmı ihtiyacınıza göre istediğiniz herhangi bir pinden kullanılabilmektedir.

Genel amaçlı olarak kullanılabilen 24 adet pine sahiptir.

Sisteminize güvenilir bir şekilde güç vermenize yardımcı olmak için özel bir Li-Po bağlantı konnektörü bulunmaktadır. Dahası bu bağlantı konnektörünü kullanarak Li-Po bataryanızı şarj edebilirsiniz.

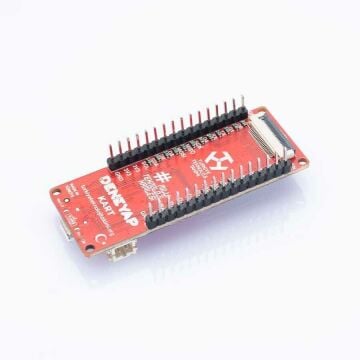

Kartın arka tarafında mikro SD kart konnektörü ve Deneyap Kamera’yı bağlayabileceğiniz FPC kamera konnektörü vardır.

Ayrıca 2 adet buton ve 1 adet adreslenebilir RGB LED dahili olarak bulunmaktadır.

I2C haberleşme konnektörünü kullanarak kablo bağlantısı ve lehimleme yapmadan algılayıcı ve eyleyici birimlerden oluşan sisteminizi hızlı bir şekilde hayata geçirebilirsiniz.

Deneyap Kart 1A'dan kesintisiz olarak harici bağlantı sağlayacağınız çevre birimlerde kullanmak için 3.3V ve 5V gerilime sahip çıkış alabilirsiniz. Sisteminizi Li-Po batarya ile beslerken dahi 5V gerilime sahip güç çıkışı her zaman sizinle olacaktır.

Deneyap Kart 1A devre tahtası (breadboard) ile uyumlu bir tasarıma sahiptir. Hemen geliştirmeye başlamanız için pinleri sizin için lehimlendi.

Özellikler

•  * 240 MHz Çift Çekirdek Tensilica LX6 Mikroişlemci
•  * 520 KB SRAM
•  * 128 KB ROM
•  * 8 MB PSRAM
•  * 4 MB SPI Flash
•  * 2.4 GHz Wi-Fi – 802.11b/g/n
•  * Bluetooth EDR ve BLE
•  * Dahili PCB Anten
•  * Adreslenebilir RGB LED (Pin: D12)
•  * SD Kart (Pinler: D9, D13, D14 ve D15)
•  * Genel Amaçlı Buton (Pin: D8)
•  * Li-Po Batarya Şarjı
•  * Li-Po Batarya Konnektörü
•  * USB Mikro-B
•  * I2C Haberleşme Konnektörü
•  * 24 x Dijital Giriş  Pini
•  * 20 x Dijital Çıkış Pini
•  * 16 x Analog Giriş Pini (12-bit ADC)
•  * 2 x Analog Çıkış Pini (8-bit DAC)
•  * 10 x Kapasitif Algılama Pini
•  * Tüm Dijital Giriş Pinleri I2C, SPI, UART, I2S, RMT, TWAI ve Harici Kesmeyi Destekler
•  * Tüm Dijital Çıkış Pinleri PWM Destekler
•  * 3.3V Çalışma Gerilimi
•  * 3.3V ve 5V Çıkış Gerilimi
•  * 3.3V – 5.5V Giriş Gerilimi
•  * 63.50mm x 25.4mm x 15.70mm
