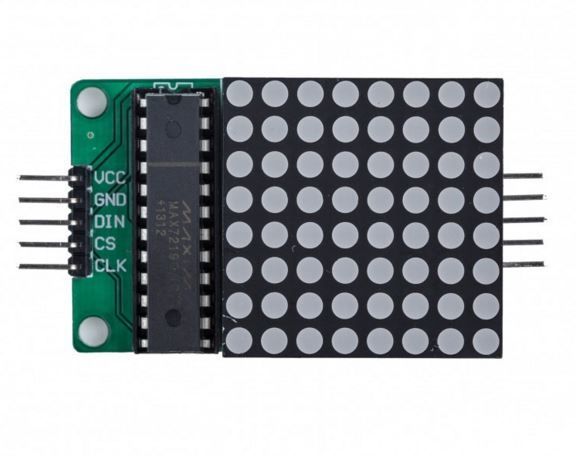

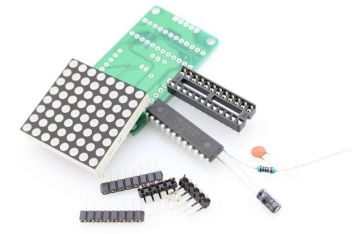

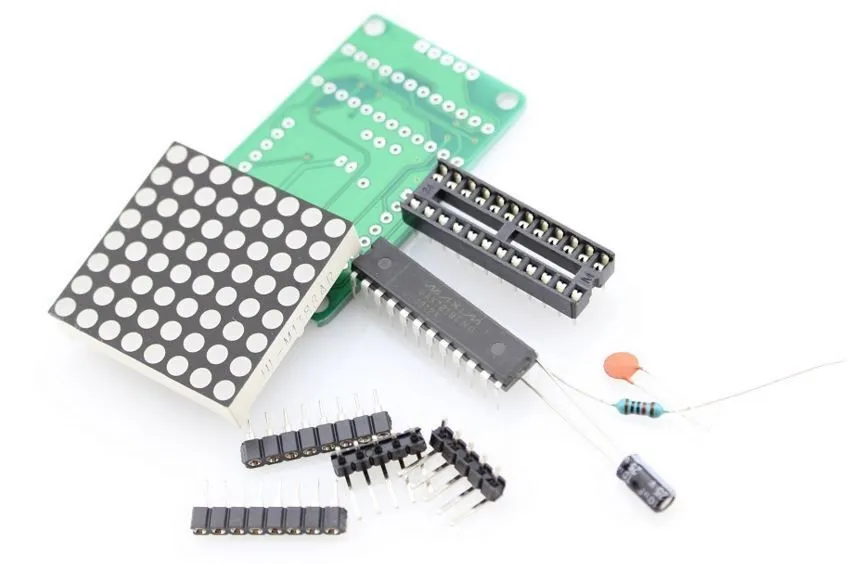

Max7219 dot Matrix Sensör
Ürün Detayi
Bu sensör ortak katot ekran sürücüsüne entegre giriş/çıkıştır. 8 basamaklı 7-segment dijital LED ekran ile bir mikroişlemciye bağlanır ayrıca gafik ekranınada bağlanabilir. 8x8 statik RAM her veriyi depolamak için kullanılır. Sadece bir harici giriş her LED segmentin akımını ayarlamak için kullanılır. Kullanşlı 4 telli bir arabirim tüm genel amaçlı mikroişlemcilere bağlanabilir. Her veri güncellemede adreslenebilir yani tüm ekranı yeniden yazmak gerekmez. Bu sensör kodlanmış yada kodlanmamış her datayı seçmek için kullanıcıya izin verir. Tüm cihaz 150µA düşük güç kapatma modu,analog ve dijital parlaklık denetimi içerir. Dataların 1-8 bit görüntülemesine olanak sağlar LED ışık algılama modu gibi.
Dot matrixi çalıştırmak için sadece 3 IO girişine ihtiyacımız vardır
Modül parametreleri
Tek bir modül 8x8 ortak katot 'da çalışabilir.
Modül çalışma gerilimi : 5V
Modül boyutu : 5cm uzunluk x 3.2cm genişlik x 1.5cm
Modülün sol tarafı giriş, sağ tarafı çıkıştır.
MCU
VCC : 5V
GND : GND
DIN : P22
CS : P21
CLK : P20
GND : GND
DIN : P22
CS : P21
CLK : P20
