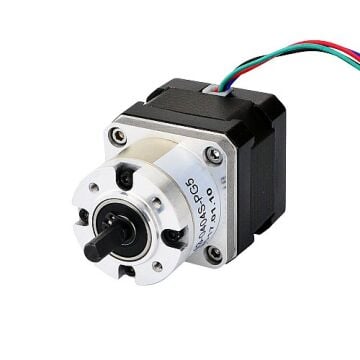

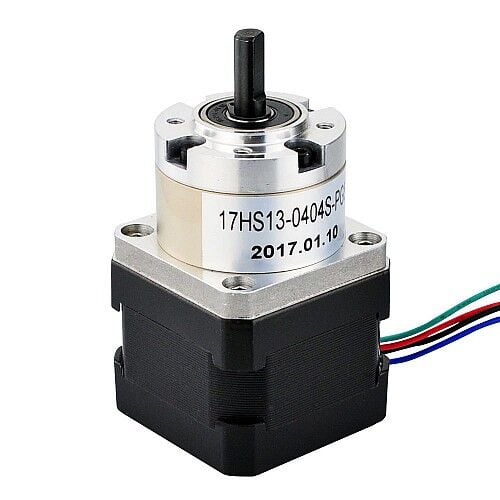

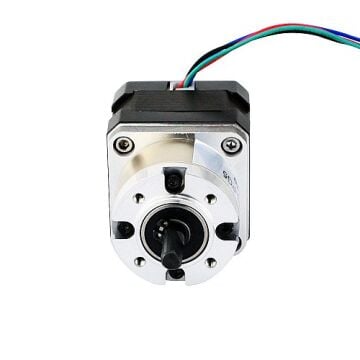

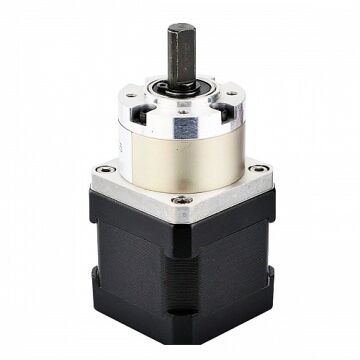

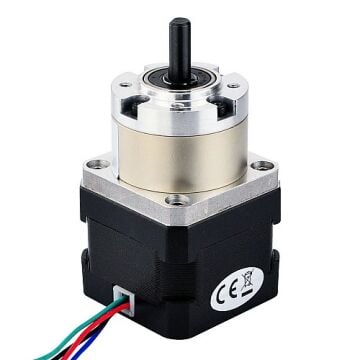

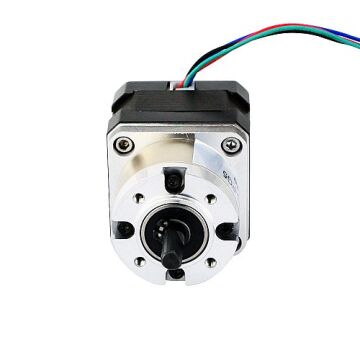

Nema 17 Step Motor Redüktörlü 5:1 17HS13-0404S-PG5

Elektriksel Özellikler:

• Motor Tipi: Bipolar Step Motor

• Adım Açısı (Step Angle): 0.35° (Dişli kutusu sonrası)

• Tutma Torku (Dişli kutusuz): 25 N·cm (31.2 oz.in)

• Faz Başına Akım: 0.4 A

• Faz Direnci: 27 ohm

• Endüktans: 28.5 mH ± 20% (1 kHz)

• Yalıtım Sınıfı: B (130°C)


  Dişli Kutusu Özellikleri:

  • Tip: Planetary Gearbox

  • Dişli Oranı: 5.18:1

  • Verimlilik: %90

  • Boşta Geri Boşluk (Backlash): ≤ 3°

  • Maksimum Sürekli Tork: 3 Nm (424.83 oz.in)

  • Anlık Tork Dayanımı: 5 Nm (708.06 oz.in)

  • Maksimum Eksenel Yük: 50 N

  • Maksimum Radyal Yük: 100 N

  ---

  Fiziksel Özellikler:

  • Motor Gövde Ölçüsü: 42 x 42 mm (Nema 17 standardı)

  • Motor Uzunluğu: 34 mm

  • Dişli Kutusu Uzunluğu: 27.3 mm

  • Şaft Çapı: 6 mm

  • Şaft Uzunluğu: 18 mm (12 mm D-cut)

  • Bağlantı Kablosu Uzunluğu: 500 mm

  • Kablo Sayısı: 4 (Bipolar bağlantı)

  • Ağırlık: 380 g

  ---

  Öne Çıkan Özellikler:

  • 0.35°’lik yüksek hassasiyetli adım açısı (dişli oranı sonrası)

  • Düşük akım gereksinimiyle enerji verimli çalışma

  • Güçlü planet dişli kutusu sayesinde yüksek tork iletim kapasitesi

  • 3D yazıcılar, robotik sistemler, CNC makineleri ve otomasyon projeleri için ideal

  • Uzun ömürlü ve dayanıklı yapı



    Bağlantı

    A+	A-	B+	B-
    Siyah	Yeşil	Kırmızı	Mavi
