Temel Özellikler:
-

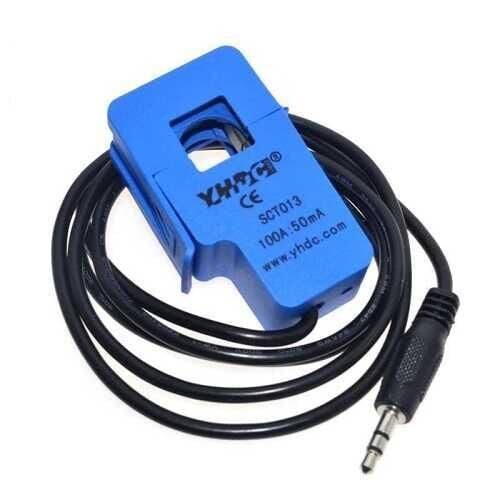

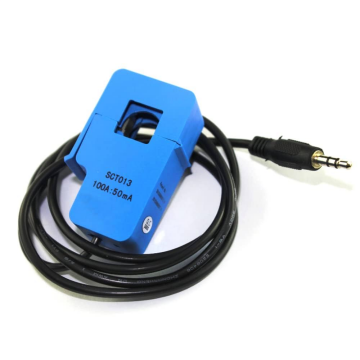

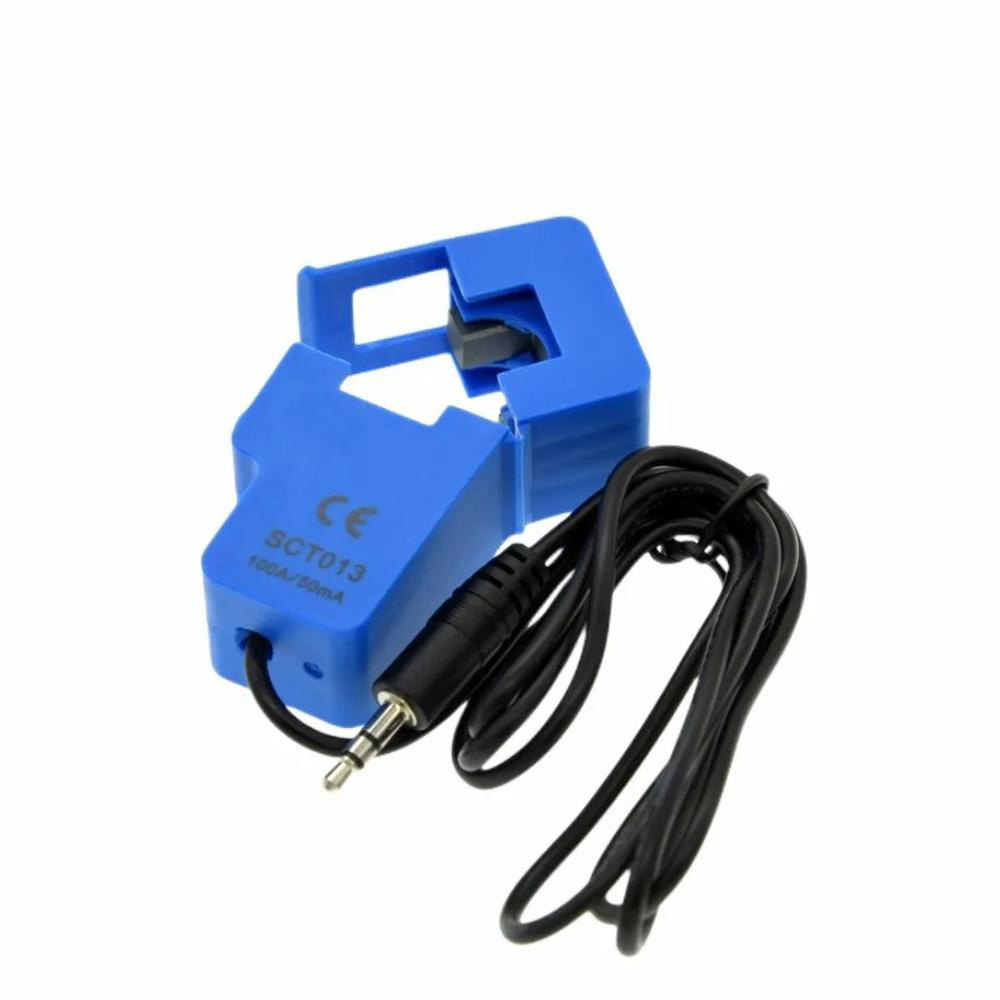

Model: SCT-013-000
-
Ölçüm Aralığı: 0 - 100A AC
-
Çıkış: 50mA (sekonder akım) veya bazı versiyonlarda 1V çıkış (yük direncine bağlı)
-
Çalışma Prensibi: Akım transformatörü (CT – Current Transformer)
-
Çıkış Bağlantısı: 3.5mm stereo jak (Arduino, ESP32 gibi kartlara bağlamak için)
-
Kablo Uzunluğu: Genellikle 1 metre civarında
-
İzolasyon: Yüksek izolasyon (ölçülen hatla fiziksel bağlantı gerekmez)
SCT-013, alternatif akım (AC) geçen bir iletkenin manyetik alanını algılayarak sekonder sargısında orantılı bir akım oluşturur. Bu, yük direnci (burden resistor) ile voltaja dönüştürülerek mikrodenetleyici sistemlerinde analog olarak ölçülebilir.
Bağlantı ve Kullanım:Not: SCT-013-000 modeli çıktıyı akım olarak verir, bu yüzden ölçüm yapmak için harici bir yük direnci (burden resistor) gereklidir. Eğer üzerindeki baskıda “100A:50mA” yazıyorsa bu modeldir.
-
Ölçmek istediğiniz AC kabloyu sensörün içinden geçirirsiniz.
-
Çıkışı bir yük direnci ile voltaja çevirip Arduino gibi cihazların analog girişine bağlayabilirsiniz.
-
Arduino ile kullanıldığında enerji tüketimi, akım ve güç ölçümü yapılabilir.
-
Akıllı enerji takip sistemleri
-
Endüstriyel enerji izleme
-
Ev otomasyonu (yük takibi)
-
Güneş enerjisi sistemleri
-
Arduino/ESP32/STM32 projeleri
Dikkat Edilmesi Gerekenler:-
Sadece AC akım ölçümünde kullanılır, DC ölçemez.
-
Doğru yük direnci kullanılmazsa yanlış ölçüm alınabilir.
-
Ölçüm hassasiyeti için sinyal filtreleme gerekebilir.
-
