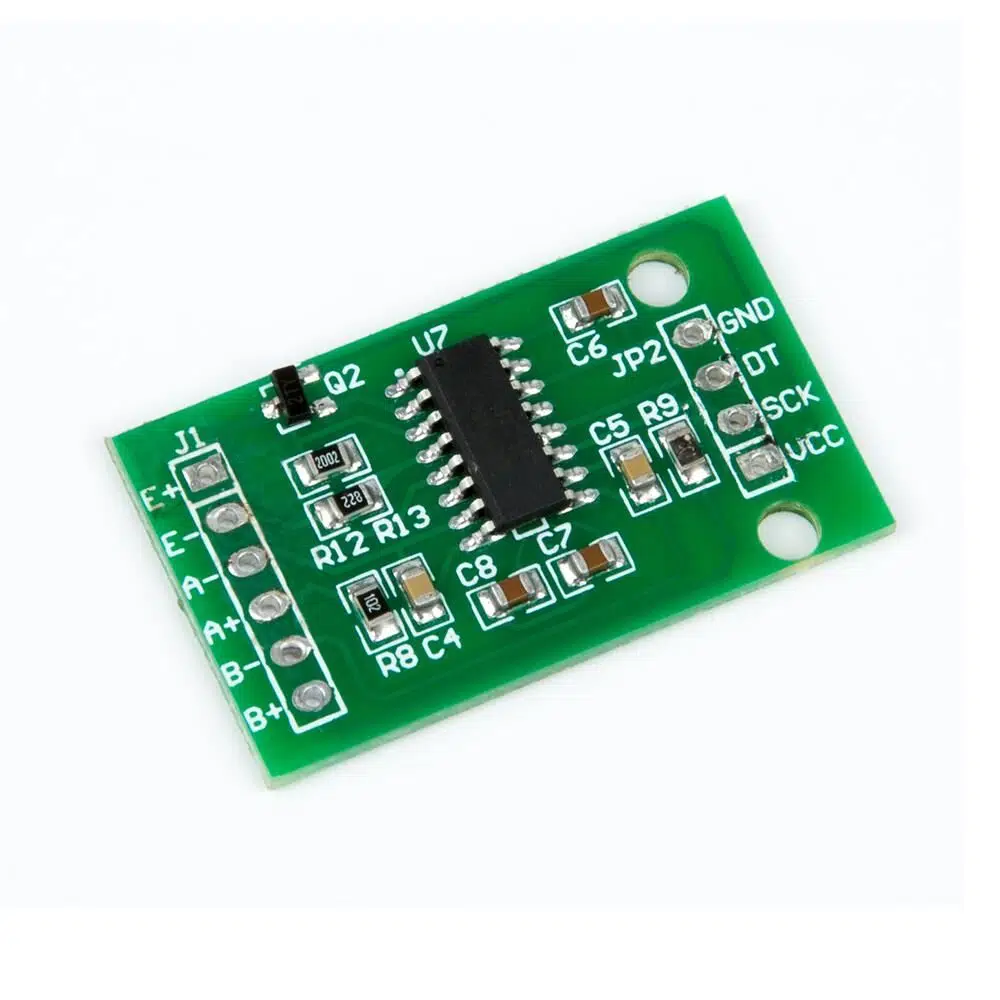

Ağırlık Sensörü Ad Modülü Çift Kanal 24-Bit A / D Dönüştürme Hx711 Wheighing Shieding

Bu modül 24 yüksek hassasiyetli A / D dönüştürücü çip hx711 kullanan HX711 Sensör AD Modülü ağırlığında, yüksek hassasiyetli elektronik ölçek için tasarlanmıştır ve amplifikatör 128 tasarım, iki analog kanal girişi ile, bir kazanç programlanabilir. Giriş devresi iç entegrasyonu bir elektrik köprü köprü gerilimi sağlamak üzere yapılandırılabilir (basınç, ağırlık gibi) sensör model ideal yüksek hassasiyet, düşük maliyetlidir.

Teknik Özellikler

• İki seçilebilir diferansiyel giriş kanalı
• 32, 64 ve 128 seçilebilir kazanç ile On-chip aktif düşük gürültü PGA yük hücresi ve ADC analog güç kaynağı için On-chip güç kaynağı regülatörü
• opsiyonel harici kristal ile harici bileşen gerektiren On-chip osilatör
• On- chip Açılış-reset
• Basit dijital kontrol ve seri arabirim: pin-güdümlü kontroller, hiçbir programlama gerekli
• Seçilebilir 10SPS veya 80SPS çıkış veri hızı
• Eşzamanlı 50 ve 60Hz besleme reddi
• Çip üzerinde analog güç kaynağı regülatörü dahil Akım tüketimi: normal çalışma <1.5mA güç aşağı <1uA
• Çalışma besleme gerilim aralığı: 2.6 ~ 5.5V
• Çalışma sıcaklığı aralığı: -40 ~ + 85C

Dökümanlar

Hx711 DataSheet

Hx711 Library
