Arduino Esplora

Arduino Esplora

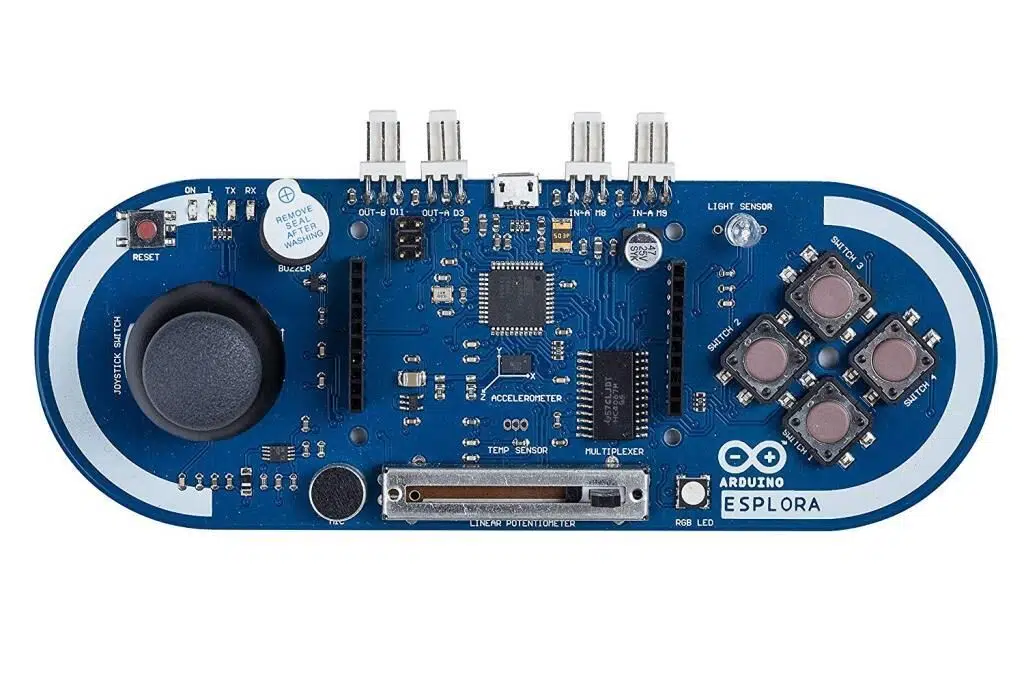

Arduino Leonardo'dan esinlenerek üretilmiş bir kart olan Esplorada Atmega32u4 mikrodenetleyiciye sahiptir. Kartın üzerinde kullanılmaya hazır birçok sensör bulunmaktadır. Herhangi bir ek sensöre ihtiyaç duymadan projelerinizi gerçekleştirebilirsiniz.

Kartın üzerinde reset butonu, buzzer, analog joystick, Lcd bağlantısı için konnektör, mikrofon, Lineer potansiyometre, sıcaklık sensörü, RGB led, 3 eksen ivmeölçer, 4 adet switch, LDR (ışık sensörü), TinkerKit bağlantı girişi, TinkerKit bağlantı çıkışı ve Tx Rx ledleri bulunmaktadır. Esploranın en büyük özelliği dahili usb haberleşme modülüne sahip olmasıdır.

Teknik Detaylar

·Besleme Voltajı: 5V

·Flash memory: 32KB (4KB bootloader tarafından kullanılıyor)

·EEPROM: 1KB

·SRAM: 2.5KB

·Hız: 16MHz

·Ağırlık: 53g

·Uzunluk: 164.04mm

·Genişlik: 60mm

Üzerinde bulunan Sensörler

• Temperature Sensor: Sıcaklık bilgisini analog olarak alabilirsiniz.
• LDR sensor: Işık miktarını ölçebilirsiniz.
• Mikrofon: Çevredeki sesleri algılayabilirsiniz.
• 3 axis acceloremeter: 3 eksen ivmeölçer ile x y z ekseninde konum bilgisi alabilirsiniz.
• Buzzer: Bip sesi
• Lineer Potansiyometre: ADC kanalı ile bu potansiyometre bilgisini kullanabilirsiniz.
• Analog Joystick:2 eksen ve orta butona sahiptir.
• RGB:3 ana renk ile istediğini rengi oluşturabilirsiniz.
• 4 adet push button
• LCD ekran konnektörü
• 2 adet ekstra giriş
• 2 adet ekstra çıkış

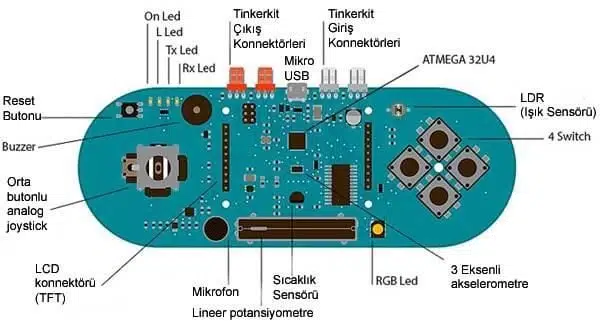

Esplora Pin Diyagramı

Esplora Kartınız ile usb üzerinden seri olarak bilgisayarınız ile haberleştirebilirsiniz.

Bilgisayarınız üzerinde sanal seri port 1 olarak gözükmektedir.Ayrıca bilgisayarınıza klavye,mouse olarak tanıtıp kullanabilirsiniz.

Arduino IDE kullanarak programlayabilirsiniz.

Kullanmaya başlamak için yapmanız gerekenler

1.Micro Usb Kabloya ihtiyacınız var. (A to Micro Plug B type)

2.Arduino IDE'yi indirin.

3.Kartınızı kablosu ile birlikte bilgisayara bağlayın.

4.Sürücüleri yükleyin.

Sürücüleri güncellemek için: Aygıt Yöneticisi-Denetim Masası-Hardware

Daha sonra Arduino Esplora-sağ click Update Driver Software

Browse My computer for driver software'e tıklayınız.

Browse'a tıklayıp Arduinoyu yüklediğiniz klasörün içinde Drivers dosyasına atınız.

Esplora sürücünüz başarıyla yüklenmiştir.

Dökümanlar

Arduino IDE

Esplora Library

Esplora Overview

Esplora Şematik
