Açıklama

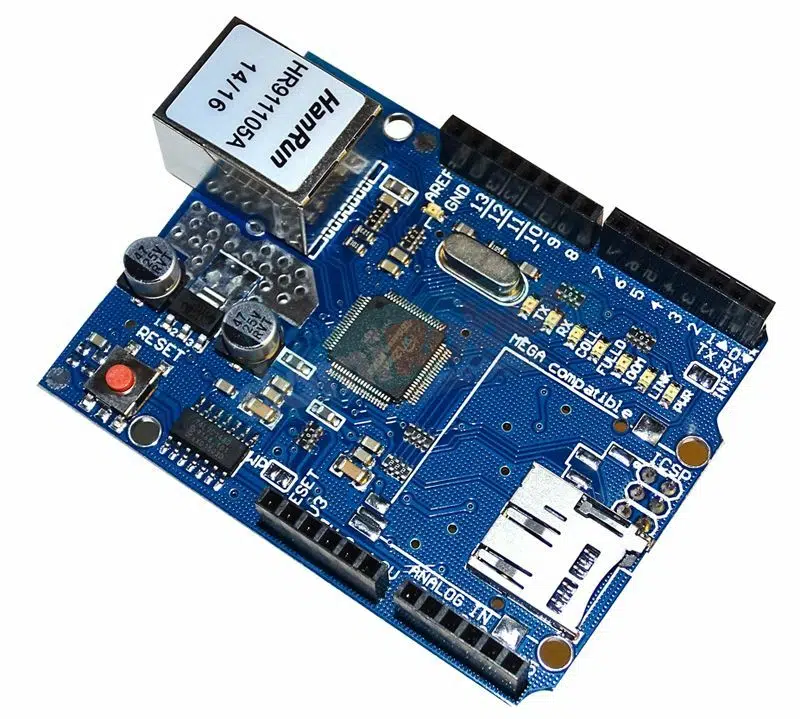

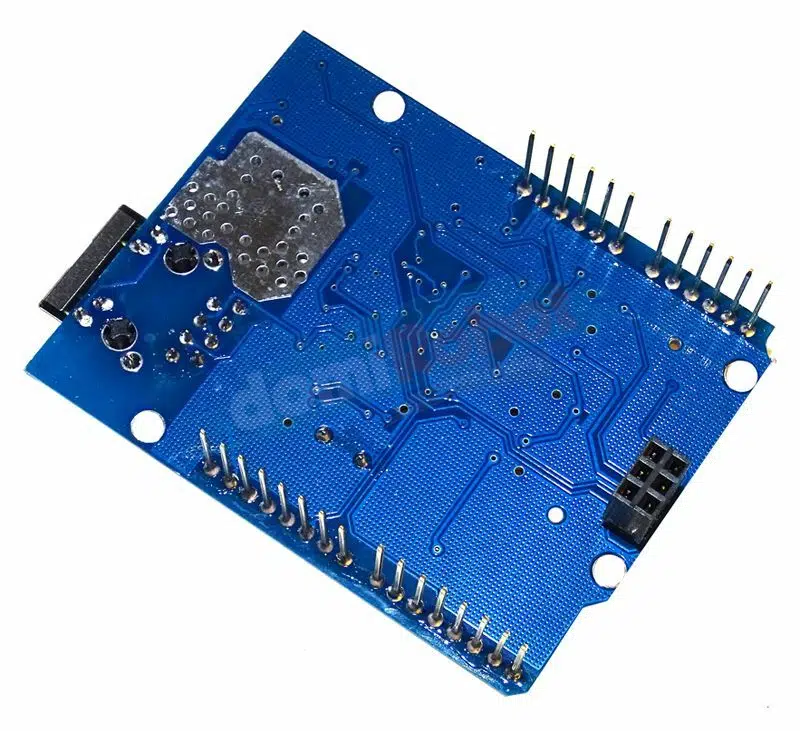

Arduino Ethernet Shield -W5100

Arduino Ethernet Shield tamamiyleOrijinal Arduino Ethernet Shield dökümanları ve tasarımları göz önüne alınarak üretilmiştir. Bu sayede orijinal Arduino Ethernet Shield için hazırlanmış olan Arduino Ethernet Kütüphanelerini destekler. Arduino UNO ve Arduino MEGA modelleri ile uyumlu olarak çalışır.

Bu Ardunio Ethernet Shiled ile Arduino kartınızı internete bağlayabilir, internet üzerinden kartınıza komut gönderebilirsiniz.

Resimde gösterildiği gibi Arduino Ethernet Shield, Arduino kartımızın üzerine kolaylıkla takılıyor. Arduino Ethernet Shield üzerinde bulunan Ethernet soketine RJ45 Ethernet kablosunu takıyoruz. Sonrasında bir kaç ayarlama yaparak Arduino kartımızı internet üzerinden kontrol edebiliyoruz.

Arduino Ethernet Shield üzerinde Wiznet W5100 entegresi vardır. Wiznet W5100 entegresinin kullanıldığı bu shield TCP ve UDP ile uyumlu olarak çalışmaktadır.

TCP (Transmission Control Protocol):

TCP protokolü, veri aktarımı için daha güvenli ancak hız bakımından UDP 'ye göre daha yavaştır. Gönderilen bilgilerin karşı tarafa ulaşıp ulaşmadığı kontrol edilir. TCP 'de gönderilen veriler için özel bir paket gönderilir. Bu paket ile gönderilen verinin hangi byte'a kadar doğru ve sorunsuz gönderildiği denetlenir. Gönderici taraf, alıcı taraftan kabul gelmediği sürece paketi ard arda göndermeye devam eder. Alıcı taraftan yine bir kabul gelmezse, yollama işlemine son verir.

UDP (User Datagram Protocol):

Genellikle ses ve video paketlerinin iletiminde kullanılır. TCP 'ye göre daga hızlı ancak güvenlik bakımından zayıftır.

Tüm Arduino kartları ve ürünlerinde olduğu gibi Arduino Ethernet Shield de yazılım ve donanımları açık kaynaklıdır. Ürünler ilgili gerekli detaylar dökümanlar kısmında verilmiştir.

Kart üzerinde bulunan SD kart yuvası ile işlediğimiz bilgileri uygun bir kodlama ile SD kart üzerine kaydetme veya SD kart üzerindeki bilgileri okumamız mümkündür.

Arduino Ethernet Shield SPI bağlantısını kullanarak haberleşme yapar. SPI pinlerinin Arduino kartlarındaki yerleri :

Arduino UNO için; 11, 12 ve 13. pinler

Arduino MEGA için; 50, 51 ve 52. pinler

Tüm Arduino modelleri için 10. pin ethernet shield üzerindekki W5100 işlemcisi tarafından kullanılır.

SD Kart SS pini ise 4. pindir.

Bu pinler uygulama içinde harici olarak kullanılamazlar.

W5100 ve SD kart SPI portunu ortak kullandığı için ikisi birden aynı anda aftif olamazlar. Eğer projenizde Arduino Ethernet Shield ve SD Kart'ı kullanacaksanız, kullanılan kütüphanenin uyumlu olmasına dikkat etmelisiniz. Eğer ikisinden sadece bir tanesini kullanacaksanız, kullanılmayan kısım pasif hale getirilmelidir. Bunun için;

SD Kart için 4. pin çıkış olarak "HIGH" yani 5V çıkış verecek şekilde ayarlanacaktır.

W5100 Entegresi için 10. pin çıkış olarak "HIGH" yani 5V çıkış verecek şekilde ayarlanacaktır.

Teknik Özellikler

IEEE802.3af protokolünü destekler.
Düşük çıkış gürültüsü ve ripple faktörü vardır.
Aşırı yük ve kısa devre korumalıdır.
W5100 Entegresi vardır.
UNO ve MEGA modelleriyle uyumlu olarak çalışır.
SD kart modülü ile SD kart kullanım özelliği vardır.

Dökümanlar

Arduino Ethernet Shield Sayfası

Arduino Ethernet Shield Başlangıç Rehberi

Örnek Proje

Arduino Ethernet Shield ile yapılmış örnek projeler için aşağıdaki butonlara tıklayınız;

Proje 1 - Proje 2

Video

Aşağıdaki videoda Arduino Ethernet Shield için başlangıç ayarlarının yapıldığı bir uygulama gösterilmektedir.
