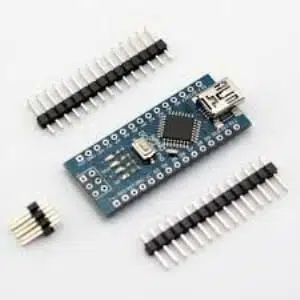

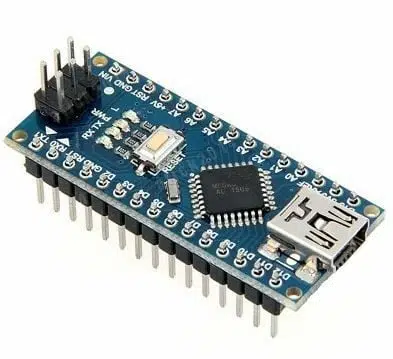

Arduıno Nano 3.0

Arduino Nano, ATmega328 veya ATmega168'e dayalı küçük ve tam bir ana karttır. Arduino Duemilanove ile yaklaşık aynı özelliklere sahiptir sadece DC güç jakı yoktur.

Arduino Nano'ya, Mini-B USB bağlantısı ile güç verilir. Güç kaynağı otomatik olarak yüksek voltaj kaynağını seçer. Çalışma gerilimi 5V - 12V aralığındadır. Ancak önerilen çalışma geriliminin 7V 'tan fazla olması gerekmektedir. 9V'luk piller çalışma için yeterli olacaktır. Kart üzerinde halihazırda güç çıkışı olarak kullanabilecek pinler;

5V-3.3V - GND pinleridir.

Arduino Nano kartı üzerinde bulunan D0 ve D1 pinleri Rx ve Tx pinlerine tekabül ettiğinden yani haberleşme için alıcı ve verici pinler olarak kullanıldığından, karta program atarken bu pinler kullanılmaktadır. Bu yüzden çok zorunlu kalınmadıkça bu pinleri giriş çıkış olarak kullanmamaya özen gösterelim. Aksi takdirde karmaşıklık ve kararsızlık oluşabilir.

NOT: Arduino Nano ürünü ile birlikte USB bağlantı kablosu

HEDİYE olarak gönderilmektedir.

Giriş/Çıkış

0 (RX) - 1 (TX) : Bu pinler FTDI USB pinlerine karşılık bağlanmıştır.

Dışardan kesmeler 2-3: Bu pinler küçük değerde bir kesme tetiklemek için yapılandırılabilir.

PWM 3,5,6,9,10,11: Bu pinler analogWrite() fonksiyonu ile 8-bit PWM çıkışı sağlar.

SPI 10 (SS), 11(MOSI), 12(MISO), 13 (SCK): Bu pinler temel donanım tarafından korunmasına rağmen SPI iletişimi destekler, şu anda Arduino dili içermez.

Teknik Özellikler

Dökümanlar

Datasheet için tıklayınız

Şematik için tıklayınız

Arduino IDE indirmek için tıklayınız

Arduino Nano Sayfası
