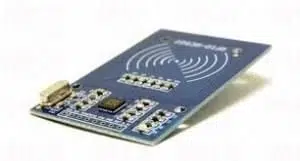

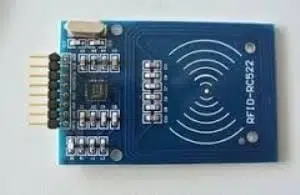

Arduino RC522 RFID Modül NFc Kart Hediyeli

RFID RC522 NFC Modül, NFC frekansı ile yani 13.56 MHz ile çalışır. Aslında hemen hemen herkesin günlük hayatta kullandığı bir teknolojidir. Otobüslerde kullanılan akbil ve benzeri kartlarda, bina girişlerindeki turnike kartlarında, kapı kilit sistemlerinde kullanılan kartlarda ve daha pek çok alanda kullanılır.

RFID RC522 NFC Modülün, en basit anlamda çalışma mantığı, her kart veya tag, insanlarda olduğu gibi bir kimlik numarası vardır ve bu ID'ler her kart için özeldir. Bu ID'ler merkeze yani ana sistem üzerine tanıtarak kart için verilecek yetkiler belirlenir. Daha sonrasında uygulanacak projeye göre yapılacak kodlama ile uyumlu bir hale getirilmektedir.

RFID RC522 NFC Modülü, RFID uygulaması yapmak için oldukça ucuz bir üründür. Mifare tag'ler kullanarak okuma yazma işlemi gerçekleştirir. SPI haberleşme protokolünün kullanır.

125 KHz frekansında çalışan kartlar ile uyumlu değildir. Yalnızca 13.56 MHz frekansındaki kartlar veya NFC frekansında çalışan kartlar ile çalışmaktadır.

Desteklediği Kart Türleri

1. Mifare1 S50
2. Mifare1 S70
3. Mifare UltraLight
4. Mifare Pro
5. Mifare DesFire

Teknik Özellikler

• Çalışma Gerilimi: 3,3V
• Çalışma Frekansı: 13,56 MHz
• Çalışma Akımı: 13-26mA
• Uyku Akımı: <80ua
• Haberleşme Protokolü: SPI
• Kart Boyutları: 40x60mm
• Çalışma Sıcaklığı: -20 / +80 C
• İki yönlü haberleşme hızı: 424kbit/s

Paket içeriği

1. 1 adet RC522 13.6 MHz NFC Kart okuyucu Modülü
2. 1 adet 13.56 MHz NFC Kart
3. 1 adet 13.56 Mz NFC token anahtarlık
4. Bağlantı için düz ve 90 derecelik headerlar

Dökümanlar

RC522 Datasheet

Arduino ve Fritzing kullanılarak yapılmış proje

ARDUINO Kütüphanesi

Kapı Kilidi Projesi
