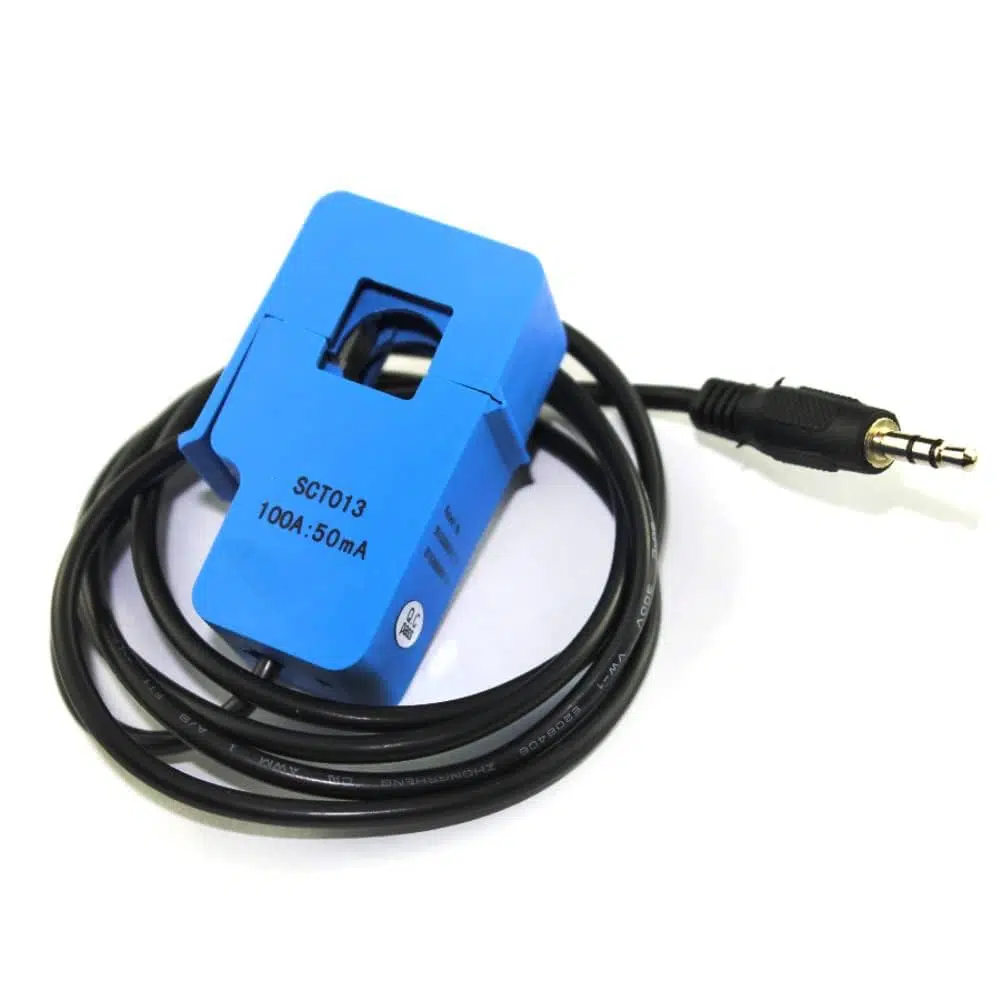

SCT-013 0-100A Akım Sensörü

• Model: SCT-013-000

• Ölçüm Aralığı: 0 - 100A AC

• Çıkış: 50mA (sekonder akım) veya bazı versiyonlarda 1V çıkış (yük direncine bağlı)

• Çalışma Prensibi: Akım transformatörü (CT – Current Transformer)

• Çıkış Bağlantısı: 3.5mm stereo jak (Arduino, ESP32 gibi kartlara bağlamak için)

• Kablo Uzunluğu: Genellikle 1 metre civarında

• İzolasyon: Yüksek izolasyon (ölçülen hatla fiziksel bağlantı gerekmez)

SCT-013, alternatif akım (AC) geçen bir iletkenin manyetik alanını algılayarak sekonder sargısında orantılı bir akım oluşturur. Bu, yük direnci (burden resistor) ile voltaja dönüştürülerek mikrodenetleyici sistemlerinde analog olarak ölçülebilir.

Not: SCT-013-000 modeli çıktıyı akım olarak verir, bu yüzden ölçüm yapmak için harici bir yük direnci (burden resistor) gereklidir. Eğer üzerindeki baskıda “100A:50mA” yazıyorsa bu modeldir.

• Ölçmek istediğiniz AC kabloyu sensörün içinden geçirirsiniz.

• Çıkışı bir yük direnci ile voltaja çevirip Arduino gibi cihazların analog girişine bağlayabilirsiniz.

• Arduino ile kullanıldığında enerji tüketimi, akım ve güç ölçümü yapılabilir.

• Akıllı enerji takip sistemleri

• Endüstriyel enerji izleme

• Ev otomasyonu (yük takibi)

• Güneş enerjisi sistemleri

• Arduino/ESP32/STM32 projeleri

  Dikkat Edilmesi Gerekenler:

  • Sadece AC akım ölçümünde kullanılır, DC ölçemez.

  • Doğru yük direnci kullanılmazsa yanlış ölçüm alınabilir.

  • Ölçüm hassasiyeti için sinyal filtreleme gerekebilir.
