Titreşim Sensör Modülü - Normally closed type vibration sensor module

Ürün Detayı

Düşük Güç, Düşük Offset Gerilimine sahip LM393 Dual Karşılaştırıcı entegreye sahip titreşim sensör modülü ile çok hassas seviyelerde bile Titreşim bilgisini alabilmektedir. Titreşim algılamak ve titreşim gereken çeşitli projelerinizde kullanabilirsiniz.

LM393'ün DataSheet Dosyası için Tıklayınız !

Teknik Özellikler

Çalışma Gerilimi 3.3v ile 5V

Dijital Çıkış Pinleri

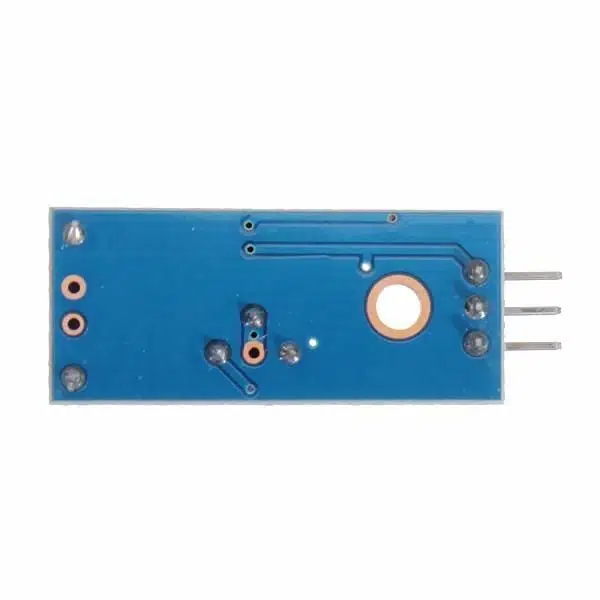

Çok küçük Pcb Kartı: 3.2cm x 1.4cm

Üzerinde Switch Indicator ve Power Ledleri bulunmaktadır.

Power GND ve Sinyal Pini bulunmaktadır.

Üzerinde Hassasiyeti ayarlamak için Potansiyometre bulunmaktadır.

Kendi Sensörümü Kendim yaparım diyenler için bkz:

Arduino'da yazılmış Örnek Kod:

Bu Kodu Çalıştırabilmek için I2C LCD ekran satın almalısınız.

LCD EKRAN İÇİN TIKLAYINIZ

I2C modülü için TIKLAYINIZ

//sensitivity variables

int minimum = 200;

int maximum= 1023;

int maxdelay = 400;

#include

#define I2C_ADDR 0x27 // change to your address found with I2C scanner

#define BACKLIGHT_PIN 3

#define En_pin 2

#define Rw_pin 1

#define Rs_pin 0

#define D4_pin 4

#define D5_pin 5

#define D6_pin 6

#define D7_pin 7

LiquidCrystal_I2C lcd(I2C_ADDR,En_pin,Rw_pin,Rs_pin,D4_pin,D5_pin,D6_pin,D7_pin);

// Custom Character

byte seismic = {

B11111,

};

//defines the pin connections

int sensePin= 2;

void setup()

{

Serial.begin(9600);

lcd.begin (16,2); // or (20,4)

// Switch on the backlight

lcd.setBacklightPin(BACKLIGHT_PIN,POSITIVE);

lcd.setBacklight(HIGH);

lcd.createChar(0, seismic);

lcd.begin(16, 2);

}

void loop()

{

int reading= analogRead(sensePin);

Serial.println(reading);

reading = constrain(reading, minimum, maximum);

Serial.println(reading);

reading = map(reading, minimum, maximum, 0, 15);

Serial.println(reading);

lcd.clear();

for (int i=0; i <=reading; i++){

lcd.write(byte(0));

}

if (8<=reading){

lcd.setCursor(0, 1);

lcd.print("Earthquake");

delay(500);

}

delay(maxdelay);

lcd.clear();

}

Projenizde Başarılar !
