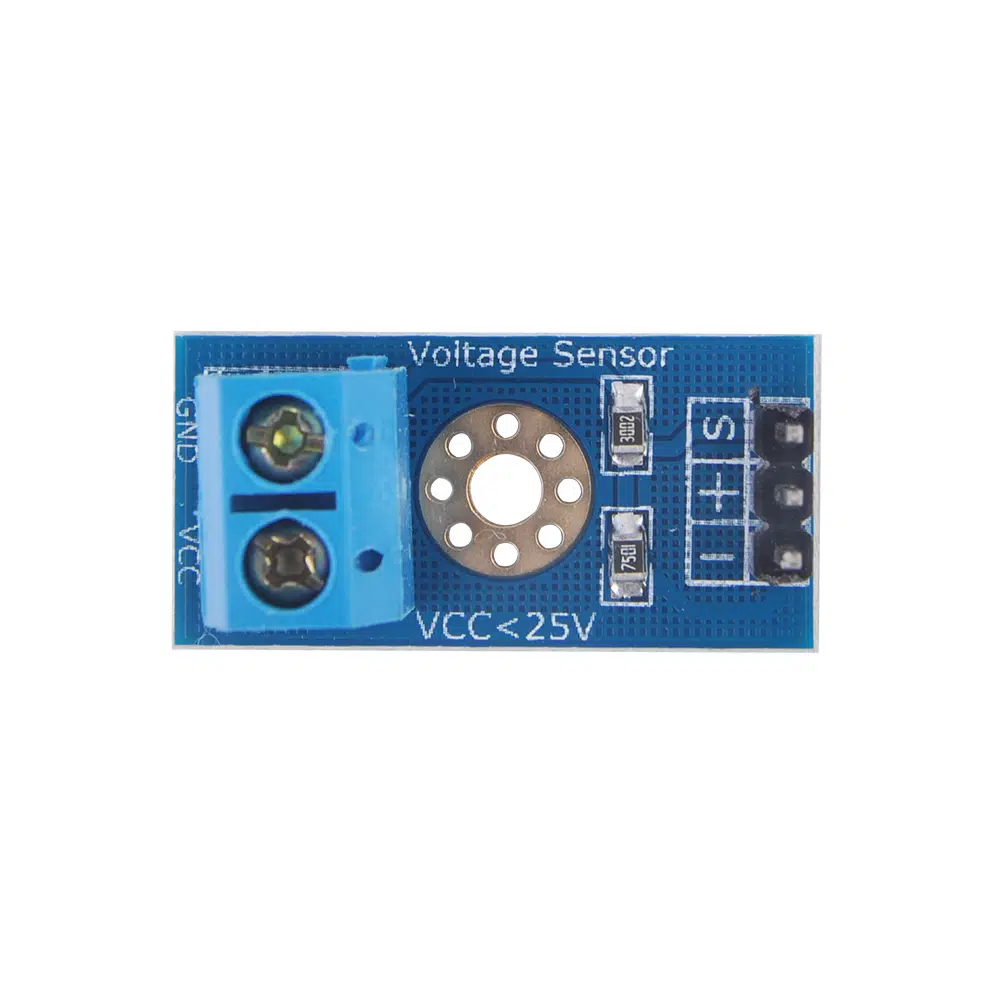

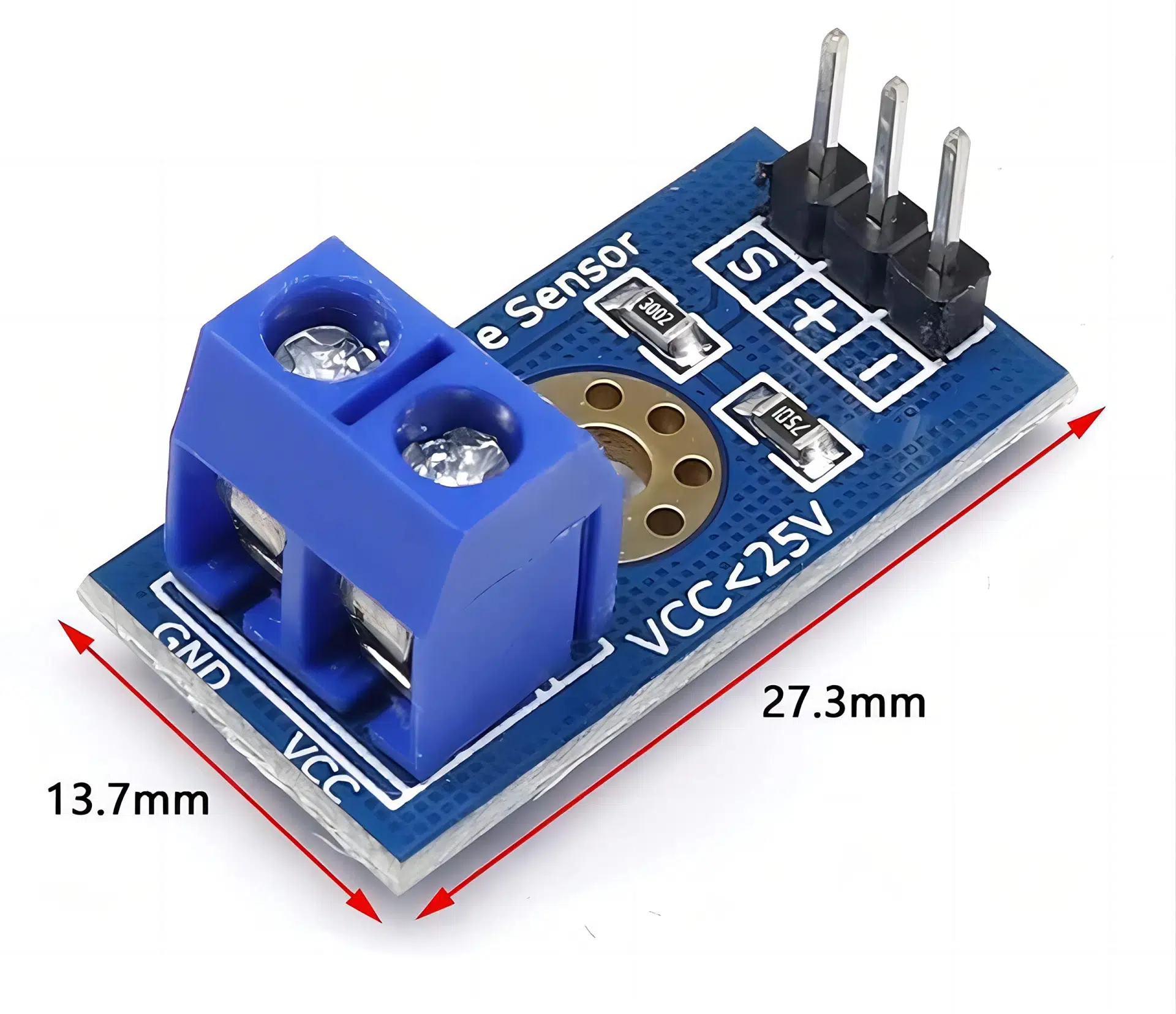

Voltaj Sensörü - 25v

• Çalışma Voltajı: 0V - 25V DC (giriş)

• Çıkış Voltajı (Arduino’ya giden): 0V - 5V arası (analog pin ile okunur)

• Giriş: Vida bağlantılı terminal (VCC ve GND)

• Çıkış Pinleri:

  • S: Analog çıkış (ölçülen voltaj oranı)

  • + (VCC): Modül beslemesi (genellikle 5V)

  • - (GND): Toprak (GND)

Çalışma Prensibi:

Modül üzerinde bir gerilim bölücü devresi (dirençler ile) bulunur. Bu sayede yüksek voltaj değerleri 0-5V aralığına düşürülür ve mikrodenetleyici bu düşürülmüş değeri okuyarak orijinal voltajı hesaplayabilir.

Kullanım Alanları:

• Güneş paneli voltaj takibi

• Batarya voltajı izleme sistemleri

• Arduino ile voltaj kontrol projeleri

• Güç kaynağı testleri



  Dikkat Edilmesi Gerekenler:

  • Giriş voltajı 25V’u kesinlikle geçmemelidir.

  • Yanlış bağlantı (örneğin ters kutup) sensöre zarar verebilir.

  • Sadece DC voltajlar içindir. AC için uygun değildir.
